无锡市优量智能流量仪表有限公司专业生产蒸汽流量计,气体流量计,涡街流量计,智能蒸汽流量计,饱和蒸汽流量计,温压补偿一体型蒸汽流量计,插入式蒸汽流量计,过热蒸汽流量计,具备国家认可生产资质。
   蒸汽流量计技术
青海省蒸汽流量计
甘肃省蒸汽流量计
海南省蒸汽流量计
广东省蒸汽流量计
云南省蒸汽流量计
贵州省蒸汽流量计
四川省蒸汽流量计
湖南省蒸汽流量计
湖北省蒸汽流量计
福建省蒸汽流量计
江西省蒸汽流量计
安徽省蒸汽流量计

每日一小知识
卡门涡街形成的条件:对于在流体中的圆柱体雷诺数(47<Re<107。
当雷诺数=30时,圆柱体后的液体呈平陆状态;
当雷诺数=40, 圆柱体后的液体开始出现正弦式波动;
当雷诺数=47, 圆柱体后的液体,前端仍然呈正弦状,后端则逐渐脱离正弦波动;
当雷诺数>47, 圆柱体后的液体,出现卡门涡街
当雷诺数在50至85之间,圆柱体后的液体压力,呈等振幅波动
当雷诺数=185时,圆柱体后的液体压力,呈非均匀振幅波动。

更多蒸汽流量计论坛:


   蒸汽流量计/涡街流量计锅炉蒸汽/电厂蒸汽)
中华人民共和国计量器具生产许可证: 苏制02000305号
蒸汽流量计执行标准: JJG1029-2007

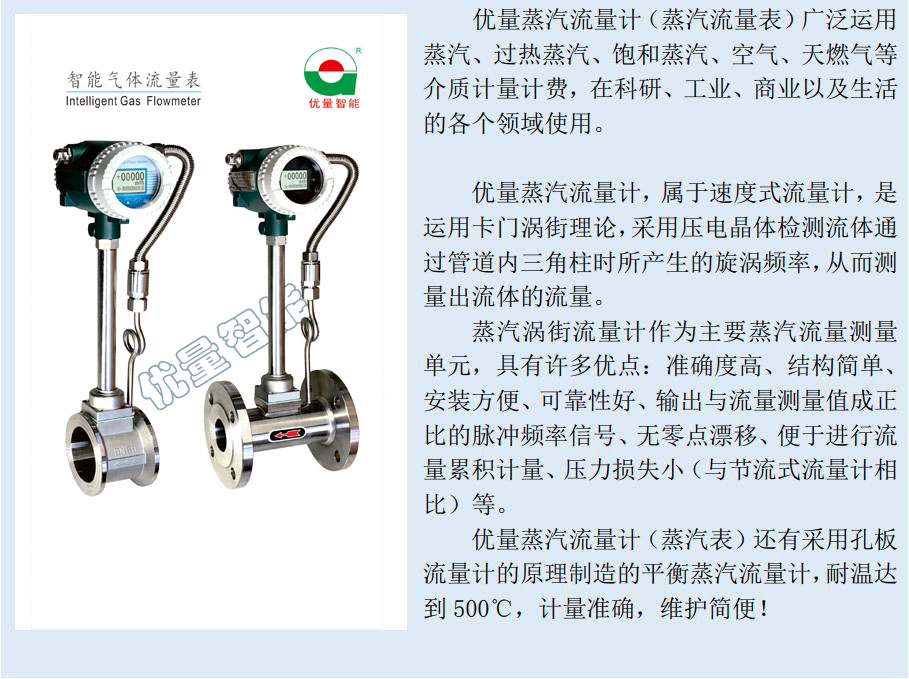

蒸汽流量计概述:
蒸汽流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。 广泛应用测量的介质有:饱和蒸汽、过热蒸汽、高低温气体、液体、油类等.

        蒸汽流量计

优点:

1、探头密封件选用超软异型非标金属片:许多蒸汽流量计是探头密封不严,造成漏水而报废的,因为一般厂家都不具备高温密封测试条件。
2、专为过热蒸汽设计超高温探头,耐温达450℃:选用进口高温材料和巧妙结构进行特殊工艺封装,成为国内封装技术较领先的少数厂家之一
3、探头采用四片晶体封装结构,抗震性明显增强:一般厂家只封装两片晶体,而另外两片主要是防震作用。
4、传感器的发生体是模注而成,批量生产,成本低:不锈钢的金加工难度大,没有一定批量,成本较高,而且外观不美。
5、蒸汽计算软件烧制在模块芯片里,自动显示质量流量:这套软件分饱和蒸汽和过热蒸汽两个版本,在线显示温度、压力、密度、流量值。
6、历史记录查询功能,显示日报表、月报表、年报表:可方便用户进行计量结算。
7、停电记录查询功能,显示停电时间和次数:可方便用户计算未计量流量和防止偷漏蒸汽现象。


优量蒸汽流量计温压补偿流量液晶显示表
温压补偿流量液晶显示表及显示板面膜
精品级蒸汽流量计,每套带第三方权威计量检测证书,使用放心
无锡优量 高精度蒸汽流量计 技术咨询:0510-82026888 83118288
Φ80mm精品级蒸汽流量计
Φ80mm精品级蒸汽流量计
防伪图片不得使用,否则法律责任自负


优量流量计,就是不一样
证书不得转贴

申请无锡市计量测试中心(第三方权威部门)检测,并出具单台检测证书.
检测周期:2天,电话:0510-82026888 83118288


无锡市计量测试中心/气体标定装置
经无锡市计量测试中心标定过的蒸汽、气体流量计安装现场
蒸汽流量计,准吗?
国家认可制造资质,第三方权威检定,放心!

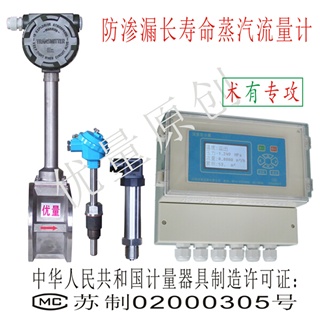

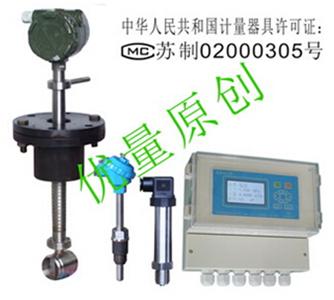

过热、饱和蒸汽流量计
过热、饱和蒸汽流量计(四件套)
蒸汽的物理参数全知道
温压双补偿,适用各类蒸汽

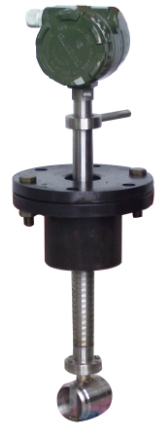

插入式蒸汽流量计
插入式蒸汽流量计
应用DN300以上的管道
   特点:
  1、适用大于180度的过热/饱和蒸汽
  2、温度压力双补偿,自动跟踪计算
  3、翻阅温度、压力、密度、流量值,蒸汽指标全知道
  4、耐温等级:250度、330度、450度
  5、独特的壁挂表设计,安装简易
  特点:
  1、适用DN300以上的管道
  2、独特的壁挂表设计,安装简易
饱和蒸汽流量计
饱和蒸汽流量计(三件套)
日报表、月报表查询
中文液晶菜单,便于观看
插入式蒸汽流量计
温压补偿一体型蒸汽流量计
自带锂电,无电源场合也行

  特点:
  1、适用小于180度的饱和蒸汽
  2、抄表方便,日、月报表查询功能
  3、独特的壁挂表设计,安装简易
  4、液晶显示,中文菜单
  5、停电记录功能

 特点:
  1、适用低矮的蒸汽管道
  2、锂电池供电,安装方便


每日推荐一款优量精品蒸汽流量计:

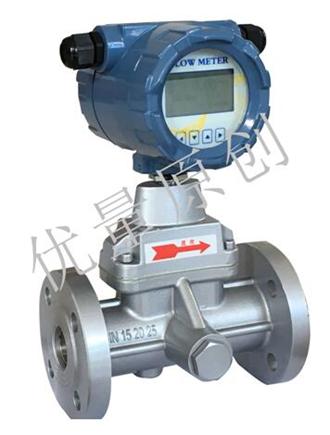

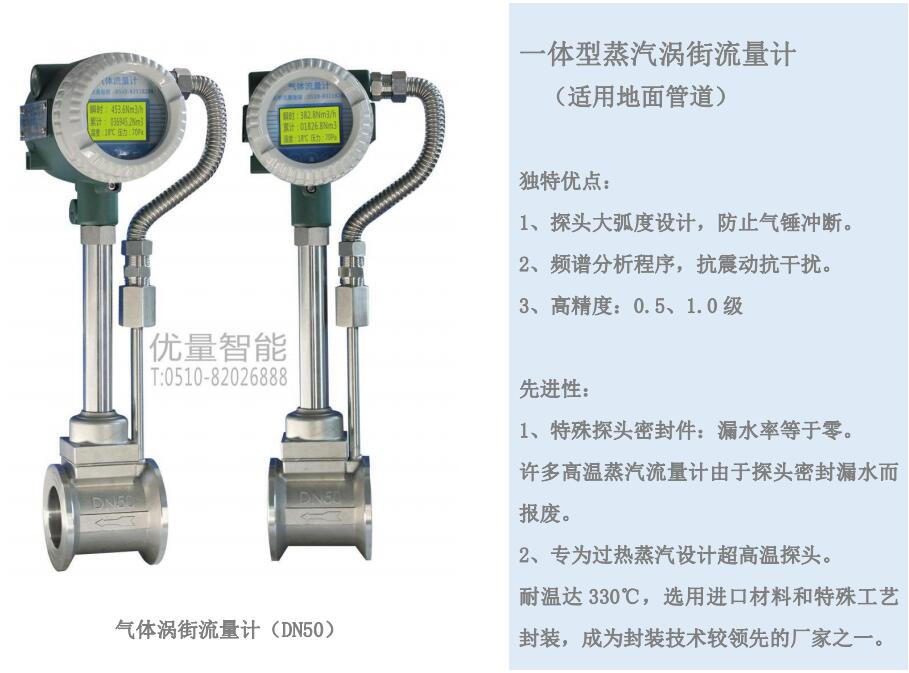

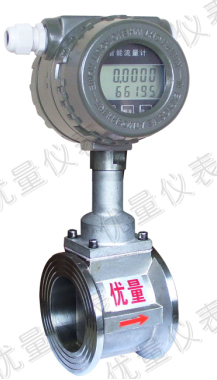

智能一体型涡街流量计(本安防爆型、锂电池DC3.6V供电/DC24V供电)
适用:
各种气体
(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔)
各种液体(纯水、去离子水、软水、乙醇、甲苯、酚类、液氨)

智能液晶双排显示表头(实物照片)
未经无锡优量许可,防伪图片不得使用


无锡优量 蒸汽流量计,国家认可的制造资质,放心使用
免费技术咨询:0510-82026888 83118288
蒸汽流量计生产许可证

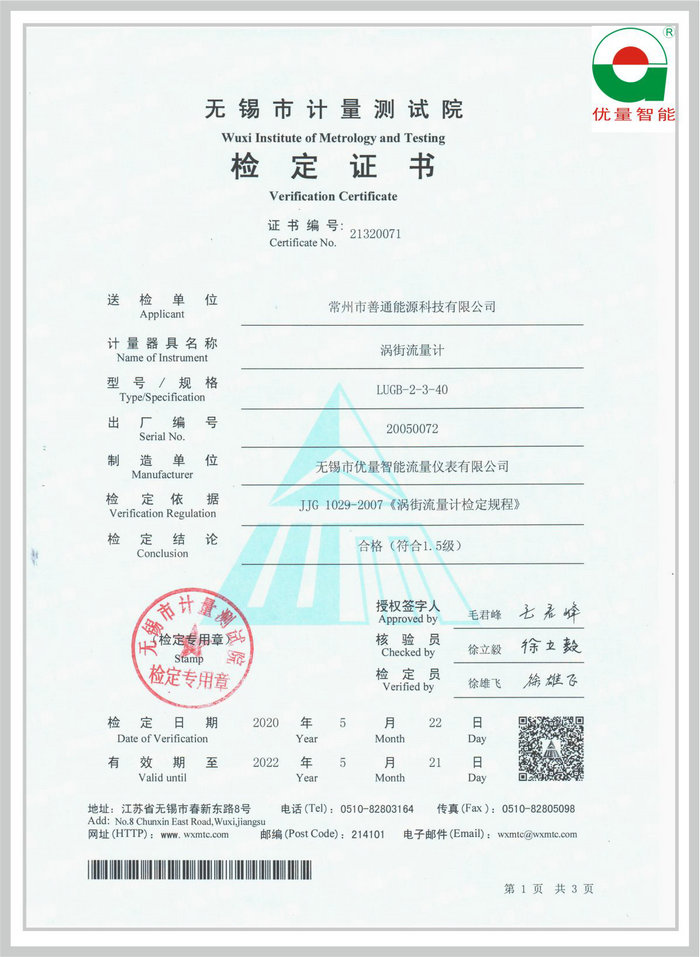

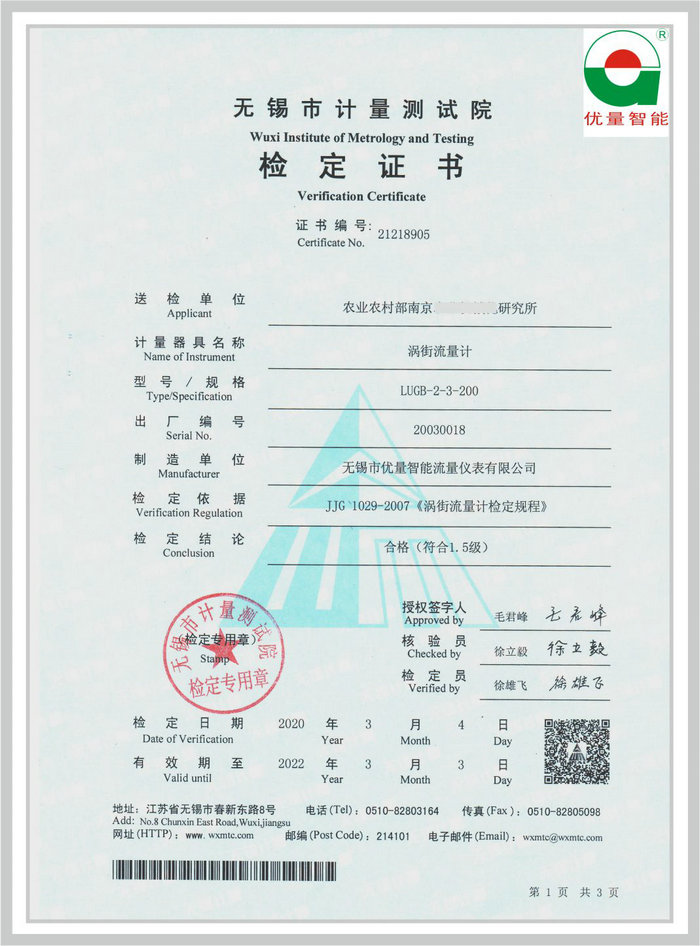

计量器具生产许可证(涡街流量计)
型式批准证书(江苏省质量监督局发)
检测合格证书(江苏省计量研究院)

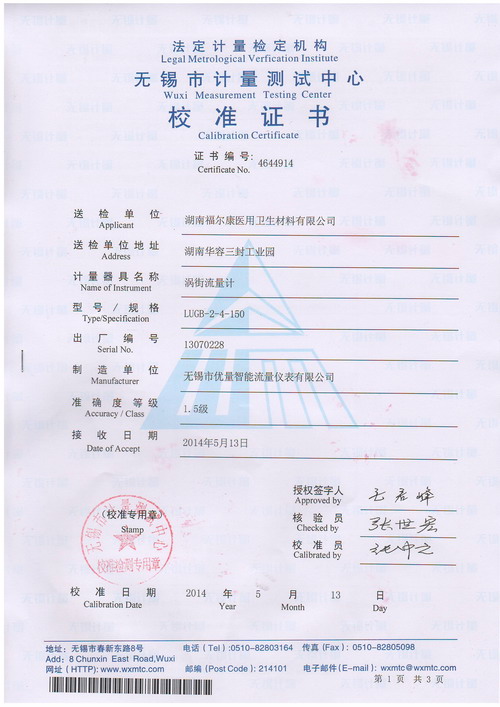

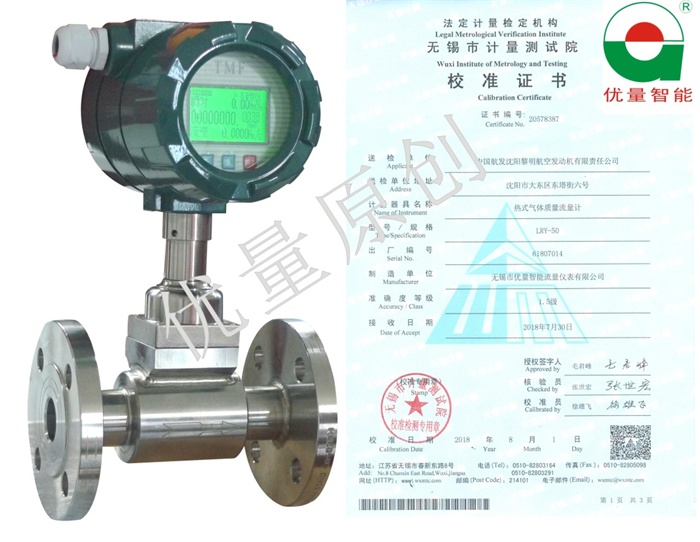

校准证书(无锡市计量测试中心)

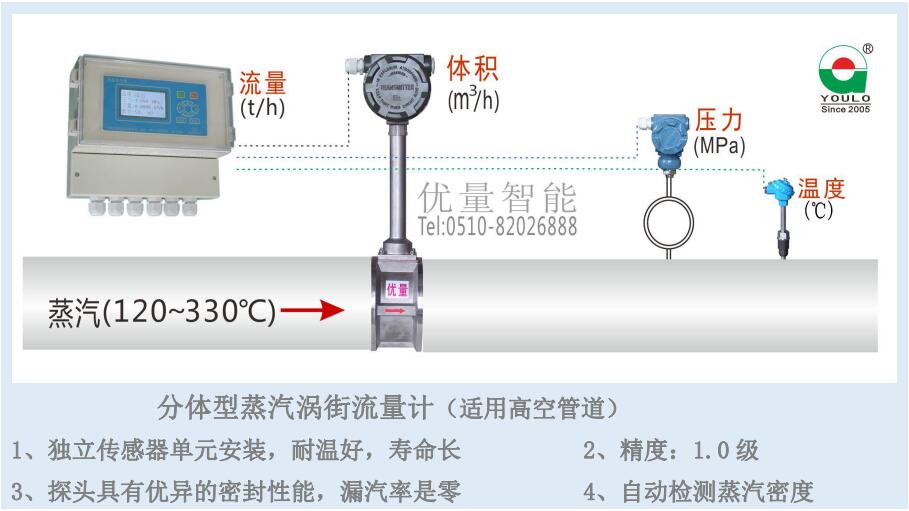

中高温过热蒸汽流量计(国家认可制造资质,第三方计量权威检定,放心)
蒸汽的密度是随温度和压力的变化而变化的,必须自动即时跟踪补偿,否则,误差特别大,无锡优量公司的这款高精度产品:
优点:
1、选用高温探头,耐温超300度
2、在线显示温度、压力、流量、密度
3、分体型方便远程抄表
4、适应室外恶劣环境工作
5、可定制400度以上超高温传感器

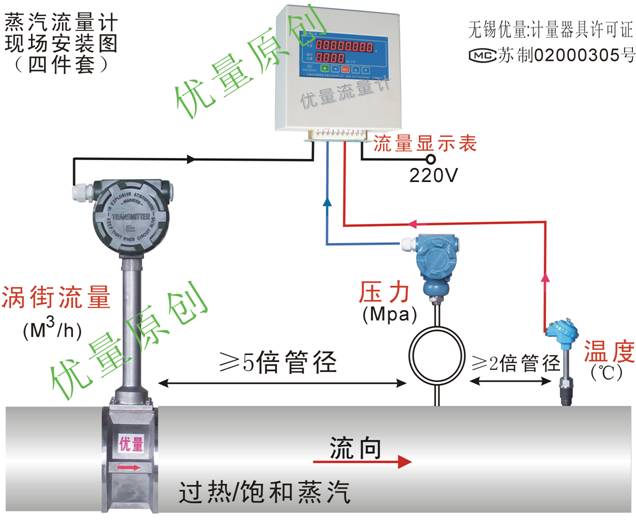

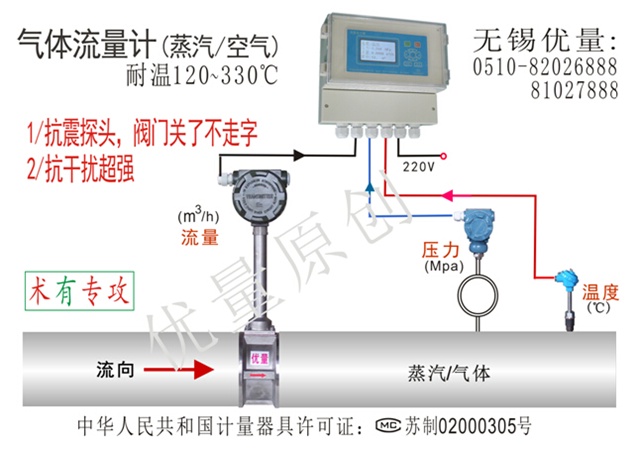

无锡优量公司 四件套蒸汽流量计 实物接线图

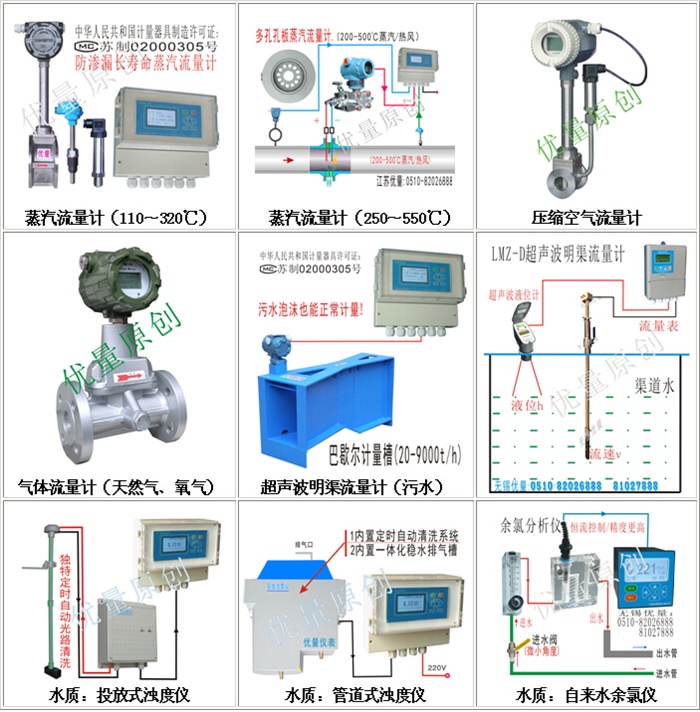

优量仪表专业生产:全系列智能蒸汽流量计----产品更全,品种更多

技术参数:
公称口径: DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、
      DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。
适用范围:气体(空气、氧气、氮气、煤气、天燃气、化学气体等)、液体(水、高温水、油、食品液、化学液等)、蒸汽(饱和蒸汽、过热蒸汽)。
可测介质温度:-40℃~280℃、-40℃~350℃。
公称压力:≤1.6MPa 、≤2.5MPa 、≤4MPa。
精度等级:液体1级、气体、蒸汽1.5级。


输出信号:
电压脉冲:低电平≤1V,高电平≥6V,脉冲宽0.4ms,负载电阻>150Ω。
标准电流:4-20mA,转换精度±0.5%满度值,负载电阻24V-500Ω。
现场液晶显示:瞬时流量6液晶位显示(m3/h),转换精度±0.1%;累积流量8位显示(m3),转换精度±0.1%;

供电电源:
脉冲输出:+24VDC,4-20mA输出
现场液晶显示:+24VDC 或3.6V 锂电池。
环境温度:电压脉冲输出:-30℃—+65℃;4-20mA输出:-10℃—+55℃;现场液晶显示:-25℃—+55℃
表体材料:不锈钢(1Cr18Ni9Ti)

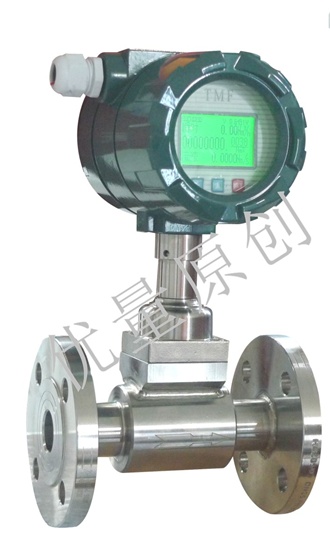

智能一体型涡街流量计(本安防爆型、锂电池DC3.6V供电/DC24V供电)
适用:
各种气体
(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔)
各种液体(纯水、去离子水、软水、乙醇、甲苯、酚类、液氨)

智能液晶双排显示表头(实物照片)
未经无锡优量许可,防伪图片不得使用
蒸汽流量计
DN65mm(实物照片)
未经无锡优量许可,防伪图片不得使用

    标况流量:

结构形式

通径(mm)

工况流量范围(m3/h)

液体

气体

蒸汽





15

0.3-3.8

3.8-38

4.4-44

20

0.5-6.2

6.7-67

7.9-79

25

0.9-10

10-100

12-120

32

1.6-16

16-160

19-190

40

2.5-26

25-250

30-300

50

3.5-38

40-400

50-500

65

5.2-65

68-680

85-850

80

8-100

100-1000

120-1200

100

12-150

160-1600

190-1900

125

20-250

230-2300

280-2800

150

32-380

380-3800

440-4400

200

50-620

670-6700

790-7900

250

80-1150

1060-10600

1200-12000

300

130-1400

1540-15400

1780-17800





400

180-2700

2700-27000

3200-32000

500

280-4200

4240-42400

4950-49500

600

410-6100

6100-61000

7100-71000

700

580-7300

7800-78000

9300-93000

800

720-10800

10850-108500

12660-126600

900

970-12000

13000-130000

15500-155000


基本结构和安装尺寸:
涡街传感器 整体型安装尺寸
涡街传感器

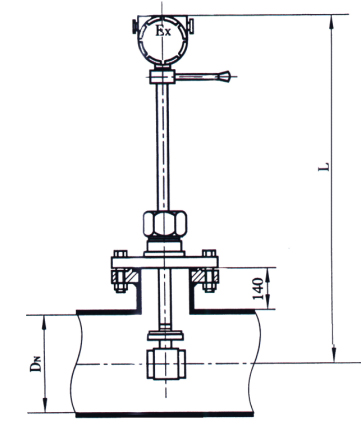

插入式蒸汽流量计
插入式蒸汽流量计
插入式蒸汽流量计剖面图
插入式蒸汽流量计剖面图

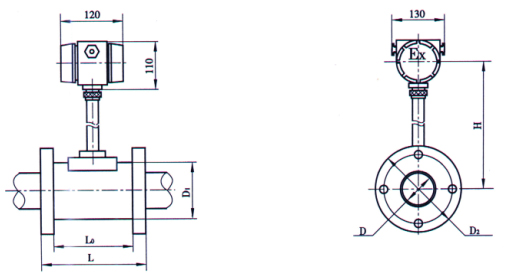

外形尺寸:

蒸汽流量计外形尺寸

口径(D)

管道规格

H

L

L0

D1

D2

15

Φ19×1.5

290

116

80

68

135

20

Φ26×3

290

116

80

68

135

25

Φ32×3.5

290

116

80

68

135

32

Φ39×3.5

290

116

80

68

135

40

Φ49×4.5

295

120

80

80

140

50

Φ59×4.5

300

124

80

88

145

65

Φ74×4.5

308

128

80

105

165

80

Φ89×4.5

315

128

80

120

180

100

Φ109×4.5

328

132

80

148

210

125

Φ133×4.5

340

137

85

174

235

150

Φ159×4.5

351

146

90

196

270

200

Φ219×9

278

169

105

250

325

250

Φ273×11

402

184

120

300

375

300

Φ325×12

428

199

135

350

425


优质配对法兰
厂家提供的优质配对法兰
(经调质、发黑处理)
模拟图
模拟图


远程自动抄表---节约人工,足不出户!
无锡优量 技术咨询:0510-82026888 81027888


无锡优量公司 数据采集系统 (实现自动抄表,自动生成报表)

五大特点:
1、实现下面流量计的数据和上面计算机显示的采集数据完全一样,没有二次积算,避免贸易供需双方矛盾产生.
2、自动抄表, 实时记录,节约人工,足不出户.
3、历史数据查询,自动生成日报表、月报表、年报表和每小时报表
4、随时分析流量数据,便于生产和调度.
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装.

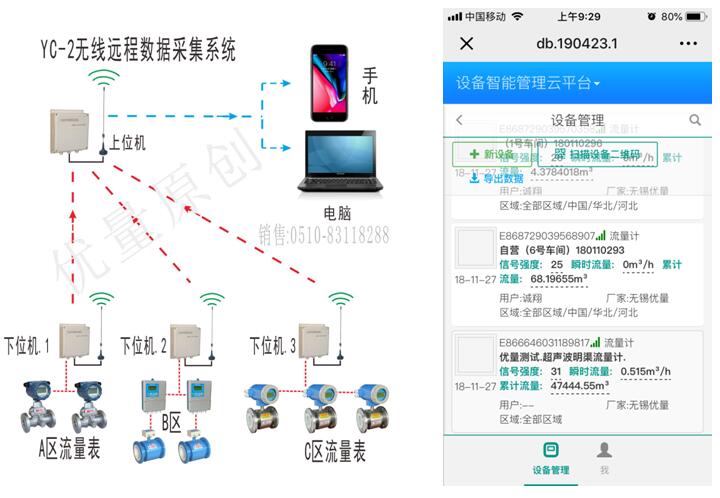

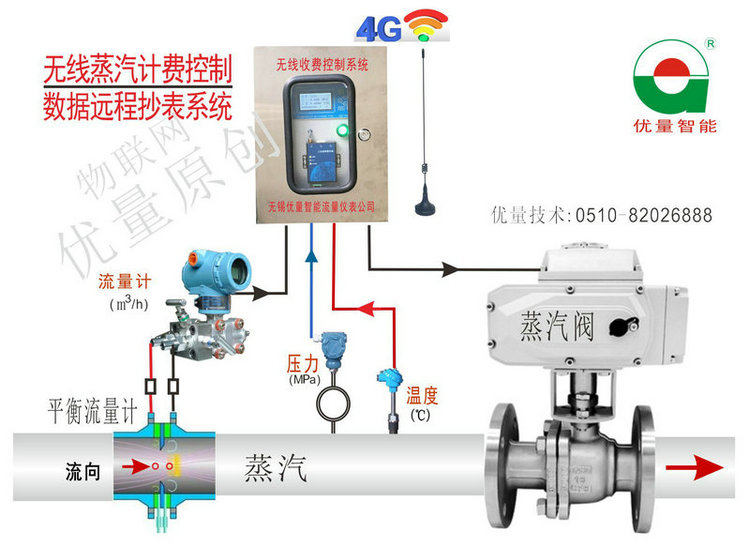

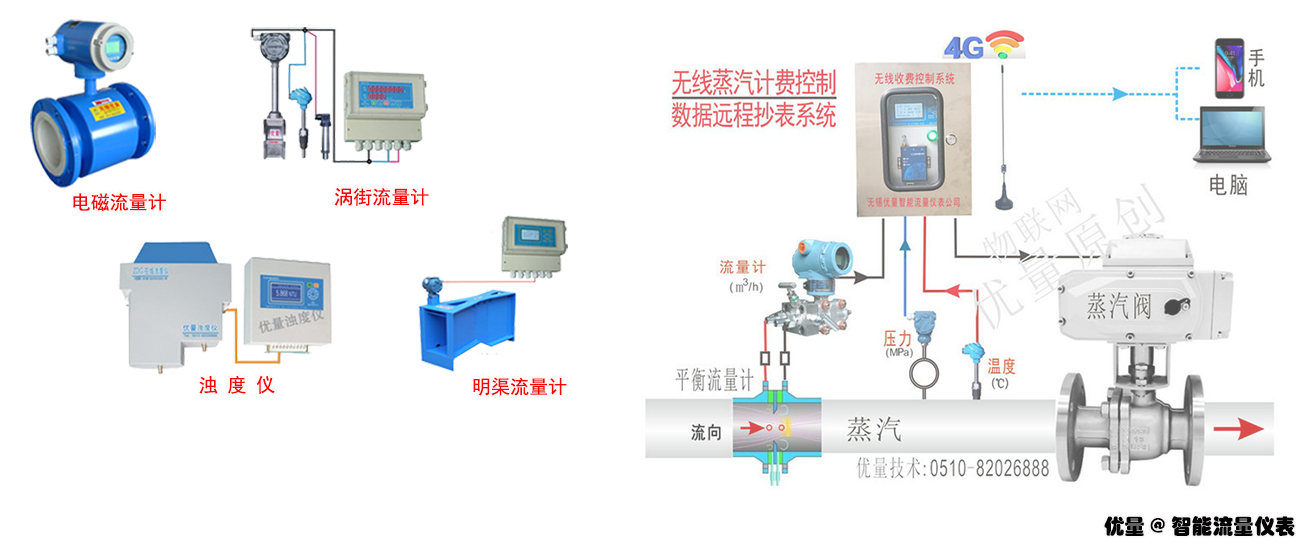

蒸汽流量计无线GPRS远程抄表系统

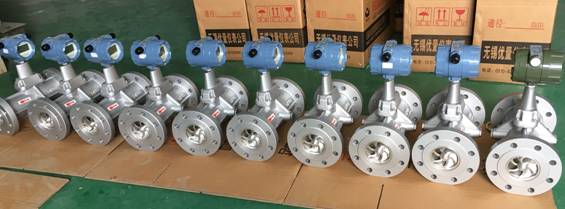

   优量公司 ---- 快速供货 快件发货
1、智能蒸汽流量计有现货。(Φ25-Φ300mm、不锈钢材质、液晶显示)

2、插入式蒸汽流量计订货后生产周期:5天

请购买正宗的无锡优量公司产品,注意产品标识包装
优量专用标签
优量专用标签
优量专用彩色说明书
优量专用彩色说明书
无锡优量专用外包装
无锡优量专用外包装

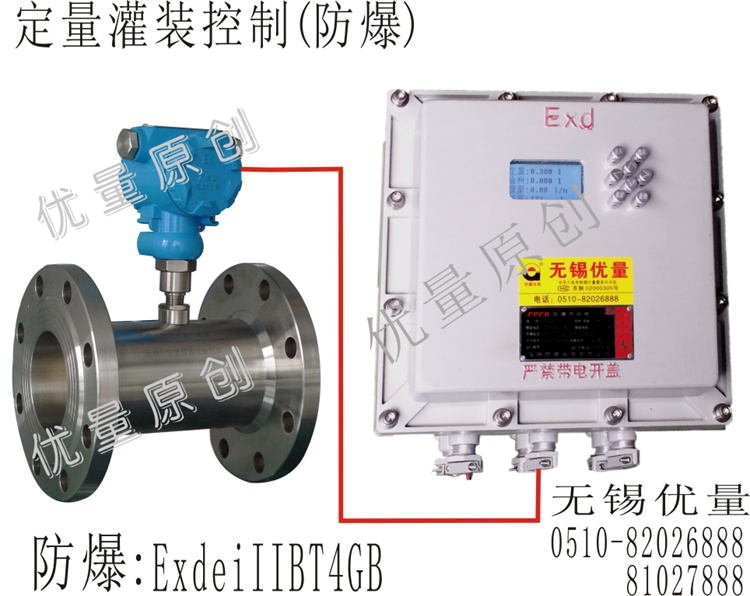

定量自动控制,恒流自动控制,流量PLC控制工程
技术咨询电话:0510-82026888 83118288
承接自动化PLC工程设计,变流量PLC控制系统设计,集中控制流量系统,流量循环定量控制,流量比值控制PLC系统设计,
技术资讯:0510-82026888 83118288 85051088

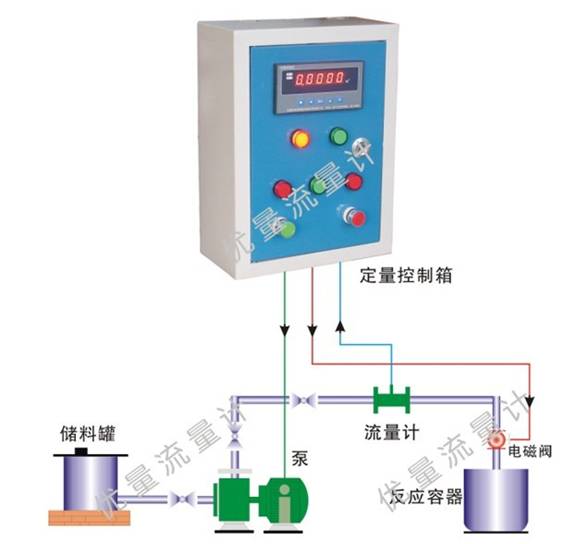

流量定量控制PLC工程设计
