标准孔板的C和ε及其不确定度
标准孔板的流出系数C是经过大量试验获得的。如果在孔板上游直管段至少10D长度范围内，管道粗糙度满足要求，则直管段其余部分管道粗糙度不符合要求也可使用。
1.流出系数C

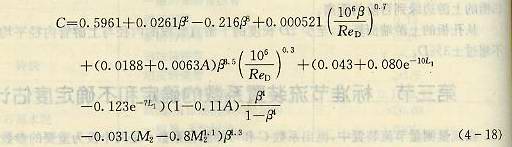

标准孔板的流出系数C由里德-哈利斯、加拉赫公式确定：如下
当D＜71.12mm时，上式右侧还需加这一项：
+0.011（0.75-β）（2.8-D/25.4）
式中：C-流出系数；
D--管道直径，mm；
β--工况下孔板与管道直径之比，β=d/D;
ReD--管道的雷诺数；
A=(19000β/ReD)0.8
M2=2L2/(1-β)
L1--孔板上游端面到上游取压口的距离除以管道直径得出的商，L1=I1/D;
L2--孔板上游端面到下游取压口的距离除以管道直径得出的商，L2=I2/D;
L2'--孔板下游端面到下游取压口的距离除以管道直径得出的商，L2'=I2'/D.
在各取压口的位置符合标准要求的条件下，L1和L2'的值如下：
对于角接取压：L1=L2'=0
对于法兰取压：L1=L2'=25.4/D(D的单位为mm)。
对于D-D/2取压：L1=1，L2'=0.47
2.可膨胀性系数ε
标准孔板的可膨胀性系数ε可用经验公式（4-19）计算:
上式是根据空气、水蒸气和天燃气的试验结果得出的经验公式，仅适用于表4-9给出的使用范围，并应在p2/p1≥0.75时使用。已知等熵指数k的其他气体和蒸汽也可参照使用。
为了使用方便，附录A中标1~A10给出了各不同取压方式标准孔板的流出系数C的值，表A11给出了一定范围内的等熵指数、压力比和直径比平方（β）2所对应的标准孔板可膨胀性系数ε的值，这些值不供精确内差，更不允许外推。
3.相对标准不确定度
对于三种取压方式的标准孔板，如果不考虑直径比β、管径D、雷诺数Re和相对粗糙度K/D的不确定度的情况下，流出系数C值的相对标准不确定度ur(C)/C=σc/C为：
当0.1≤β≤0.2时，（0.7-β）%；
当0.2≤β≤0.6时，±0.5%；
当0.6≤β≤0.75时，（1.667β-0.5）%；
如果不考虑直径比β、压力比Δp/p和等熵指数k的不确定度，可膨胀性系数ε的相对不确定度ur(ε)=3.5*Δp/kp1 %
4.压力损失
压力损失是指由于节流件的节流作用造成的不可恢复压损δp。它是在其他压力影响可以忽略不计时，在节流件上游侧（大约上游1D处）测得的静压与静压恰好完全恢复的节流件下游（大约在下游6D处）所测的静压之差。标准孔板的压力损失可用式4-20近似地计算：
