  标准喷嘴(ISA1932喷嘴)

标准喷嘴(ISA1932喷嘴)标准喷嘴

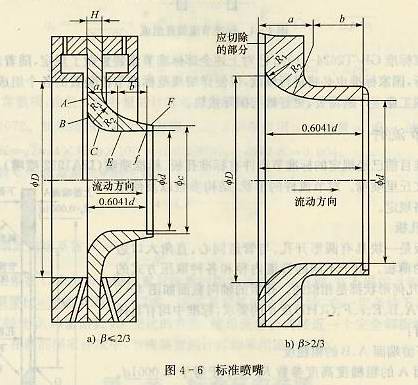

标准喷嘴由两个圆弧曲面构成的入口收缩部分和与之相接的圆柱形喉部组成。用于不同管道内径的标准喷嘴,其结构形状是几何相似的。标准喷嘴的轴向截面如图4-6所示。对标准喷嘴的各部分尺寸标准有严格的规定,主要有:
1.入口平面A
入口平面A是轴线为圆心,直径为1.5d的圆周和直径为管道内径D的圆周所围成的环形平面,环宽比为1/2(D~1.5d),表面粗糙度高度参数Ra不得大于0.0001d。当β=2/3时,环形宽度将为零。当β>2/3时,直径为1.5d的圆周将大于内径D所形成的圆周,此时应将喷嘴上游侧端面切去一段ΔL,使平面部分A的最小直径恰好等于管道内径D,如图4-6b所示。切去部发的轴向长度为:

2.进口圆弧曲面B和C
B和C是喷嘴收缩段的第一段圆弧形曲面和第二段圆弧形曲面。B面分别于端面A和C面相切,半径R1,C面分别于B面和圆柱形喉部相切,半径R2,各半径的值及其圆心都有明确的规定。
3.圆柱形喉部E
圆柱中心与管道中心重合,直径为d,圆柱形长度为0.3d。d有不少于4个单测值的算术平均值求得,4个单测值应均匀分布,每个单测值与平均值之差不应超过±0.05%d。
由B和C曲面构成的喷嘴收缩段轮廓必须用样板检查。在垂直于轴线的同一平面内,任意两个直径之差不应超过它们平均值的0.1%。喷嘴内表面应全部光滑,表面粗糙度高度参数Ra不大于0.0001d。
4.出口边缘f和保护槽F
喷嘴出口边缘f应保持尖锐,无明显倒角。保护槽F主要用来保护出口边缘f的尖锐度。保护槽直径c应不小于1.06d,轴向长度小于或等于0.03d。高度(c-d)/2与轴向长度之比应不大于1.2
5.喷嘴轴向长度
不包括出口边缘保护槽F的长度,。喷嘴的总长度为:
