标准取压装置
标准取压装置是国家标准中规定的用来实现取压方式的装置。根据取压方式有角接取压装置和法兰取压装饰,D-D/2取压方式在测量管上钻孔实现取压。
1.角接取压装置

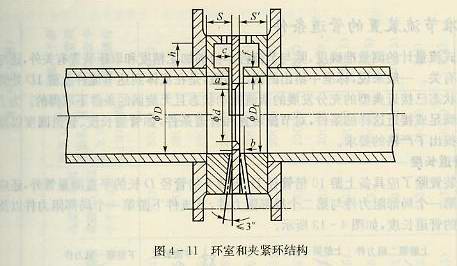

角接取压装置可以采用环室或夹紧环(单独钻孔)取得节流件前后的压差,其结构如图4-11所示。
环室取压装置由节流件前后两个环室组成。前后环室的厚度分别为S和S',它们应满足S(或S')≤0.5D,前后环室的开孔直径Df应相等,并等于管径D以保证不凸入管内。运行Df≥D,但应≤1.04D,并满足下式的要求:
(Df-D)/D * S(或S')/D * 100%≤0.1/(0.1+2.3β4) (式4-17)
采用环室取压的目的是可以取出节流件前后的均衡压差,提高测量精度。环室通过与节流件之间的环隙和管道内部相通。环隙可以是全周上的连续环隙,也可以是等角配置的不少于四个的断续环隙宽度或单独钻孔取压口直径a应满足
β≤0.65时,0.005D≤a≤0.03D
β≥0.65时,0.01D≤a≤0.02D
对于任意β值,环隙宽度a应在1~10mm之间。环腔的横截面积c*h应大于或等于环隙与管道连通的开孔面积的一半,即ch≥1/2πDa.
夹紧环(图4-11下半部分)在单独钻孔时使用,上下游压力分别从前后夹紧环取出。当被测介质为蒸汽时,取压口直径φb应在4~10mm之间。
2.法兰取压装置

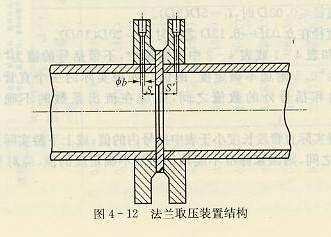

法兰取压装置由两个带取压孔的取压法兰组成,如图4-12所示。上下游取压孔直径φb相同,应满足φb≤0.13D,同时应小于13mm。取压孔轴线分布与孔板上下游端面之间的距离为
对于β>0.6,D≤150mm S=S'=(25.4±0.5)mm
对于β≤0.6或
β>0.6但150mm≤D≤1000mm S=S'=(25.4±1)mm
