用于测量脏污介质的节流装置
1.偏心孔板

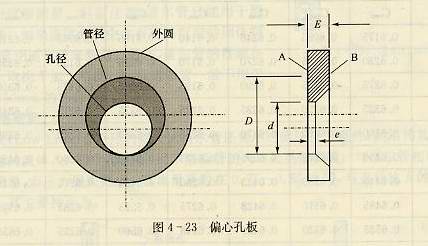

偏心孔板是主要用于测量脏污介质和气泡析出或含有固体微粒的液体流量测量，也可用于含有固体微粒或液滴的气体流量测量。偏心孔板形状和标准孔板相似，只是将节流孔的中心偏向管道的一边，直至节流孔与管道内圆相切，如图4-23所示。取压方式可以采用角接取压（只能用单独钻孔取压）、法兰取压和缩流取压等，取压口应设置在远离节流孔的一侧。

① 对于角接取压
角接取压时偏心孔板的使用范围为：
d≥50mm;100mm≤D≤1000mm;0.46≤β≤0.84;2*10⁵β≤ReD≤10⁶.
流出系数C 可用公式（4-40）计算
C=0.93548-1.68892β+3.0428β²-1.97983β⁸ (4-38)
如果使用的是粗糙管，可用粗糙度修正系数FK乘以流出系数C来修正。
FK=1.0319-（0.017849+0.012566β²）（log10D/K）+0.093895β² (4-39)
可膨胀系数ε与标准孔板一样计算。
系数相对不确定度为：
当0.46≤β≤0.75时 ， u(C)/C=1%;
当0.76≤β＜0.84时，u(C)/C=2%;
u(ε)/ε=33(1-ε)%.
② 对于法兰取压
法兰取压是偏心孔板的使用范围为
0.30≤β≤0.80；10⁴≤ReD≤10⁶;D≥100mm.
流出系数C可用公式（4-40）计算：

式中，A1=Cmax-1.11111(Cmax-Cmin);
A2=1.11111(Cmax-Cmin)

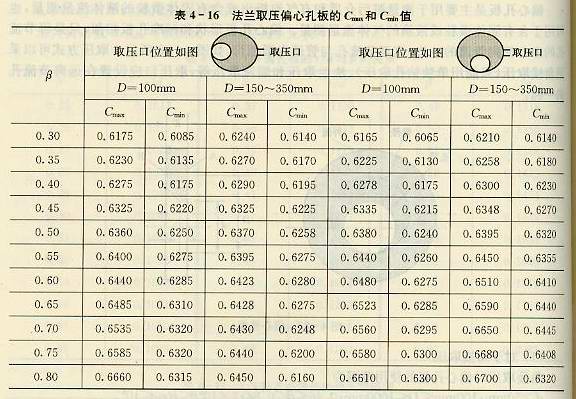

当Cmax和Cmin的值如表4-16所示。系数相对不确定度为：
当D=100mm时，u(C)/C=±1.9%;
当D＞100mm时，u(C)/C=±1.4%;

测量含气体液体时，节流孔应向管道上方偏心；测量含固体微粒的液体和气体时，节流孔应想管道下方偏心。测量管道应水平安装。
2.圆缺孔板
圆缺孔板是一块开有圆缺通孔（而非圆孔）的孔板，如图4-24所示。其应用场合与偏心孔板一样，主要用于测量脏污介质或有气泡析出或含有固体微粒的液体以及含有固体微粒或液滴的气体流量测量。取压方式此阿勇法兰取压和缩流取压。由于圆缺孔板的试验数据较少，测量结果准确度不高，所以应尽量选用偏心孔板。
