对孔板上游管道内部粗糙度、孔板的不同轴度及不平面度的限制要求
1.使用的限制条件
按照ISO5167-2：2003（E）在5.3.1的规定，只有在如下条件下，标准孔板才能使用；
a.对于角接和D-D/2取压的孔板：
d≥12.5mm,500mm≤D≤1000mm,0.1≤β≤0.75
对于0.1≤β≤0.65时，ReD≥5000;
对于β＞0.56的孔板，ReD≥16000β²；
b.对于法兰取压的孔板：
d≥12.5mm,500mm≤D≤1000mm,0.1≤β≤0.75;
ReD≥5000和ReD≥β²D；
式中D的单位是mm。

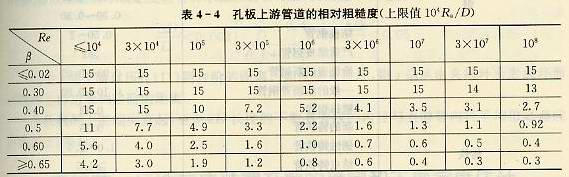

2.当管径＜150时，必须计算孔板上游管道的相对粗糙度Ra/D的最小值，该Ra/D值在上游10D的长度范围内都应满足表4-4（10⁴Ra/D的最大值）和表4-5（10⁴Ra/D的最小值）的要求。此粗糙度要求与孔板配件和上游管道有关，对孔板下游管道粗糙度无要求。
3.孔板上游管道连接处最大允许的台阶值。
对孔板上游管道连接处台阶的要求在ISO5167-2:2003（E）中有如下的规定：在孔板上游2D距离以外，在孔板与上游第一阻流件或干扰之间的上游管道，可由一段或多段管道组成。在孔板上游的2D到10D之间，任何一个两管段之间的管径突变（即台阶）值只要不超过管道内径的平均值D的±0.3%，则流出系数无附加不确定度。
在孔板10D以外，只要任何一个两管段之间的管径突变（即台阶）值不超过管道内径平均值D的±2%，则流出系数无附加不确定度。
如果在形成台阶处的上游管径大于下游管径，则允许的管道内径的突变（台阶）值可以从2%D增大到6%D，即在台阶两边的管段在上游侧的管径可以是1.06D，其下游侧管径可以是1.0D，或者上游侧管径为1.0D，而下游侧的管径可以是0.98D。
当任何一个两管段之间的管径突变（台阶）值ΔD超过上述规定，但符合以下两式的要求时，则流出系数的不确定度应有算术相加的±0.2%的附件不确定度。

式中s上上游取压孔（口）到台阶的距离。如使用夹持环，则s是从夹持环所形成环形凹槽的上游边缘到台阶的距离。
从孔板的上游端面算起，至少2D长度的下游管段的内径与上游管内径平均值应超过±3%D。
