罗格斯管

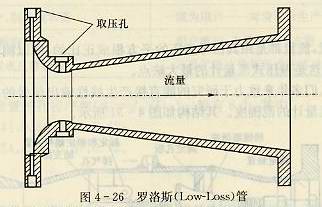

罗格斯（Low-Loss）管是压力损失比道尔管还要小的低压损节流件，其结构如图4-26所示。道尔管的流体入口处类似孔板，而罗格斯管的入口处类似喷嘴。与道尔管相比，罗格斯管的结构更简单，而压力损失更小。其流量系数在0.75~0.85之间，与直径比β的关系基本成线性关系。其主要特点：
a.对于一定的直径比β，能产生比其他节流件更高的信号差压；
b.扩大管的压力损失不大，流动稳定性较好；
c.节流件上游侧安装弯管，对流出系数的影响不到，但上游侧的管道内壁粗糙度和缩径管以及节流件出口处安装蝶阀都将对流出系数有影响。
d.对于不同管径的罗格斯管所做的试验，流出系数是一致的。
