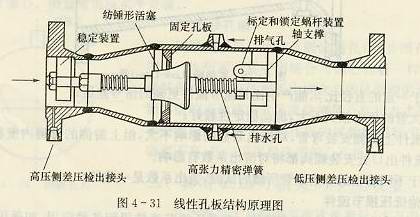

线性孔板 前述的节流装置，流量都是跟其信号差压的平方根成正比的，所以测量范围小，一般其测量范围度只有3:1，这是差压式流量计的最大缺点。 线性孔板正是人们多年来致力于研究的能直接产生线性输出信号的差压式流量传感器，从而扩大了差压式流量计的范围度。其结构如图4-31所示。 除上述节流件外，在工程实际中使用的还有双向孔板、双重孔板，耐磨孔板，内置孔板，小孔板，密度补偿孔板，低压损孔板，罗格斯管，矩形流量管等，适应着不同要求的流量测量任务。
