测量蒸汽流量时的信号管路的安装
测量蒸汽流量时的信号管路

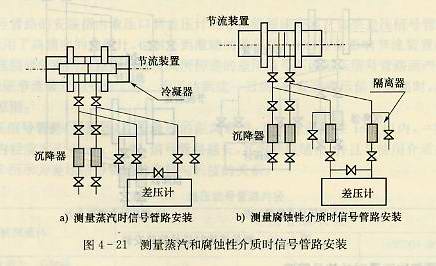

测量蒸汽流量时，应防止高温蒸汽直接进入差压计。一般在取压口处都应设置冷凝器。冷凝器的作用是使被测蒸汽冷凝后再进入导压管，其容积应大于全量程内差压计工作空间的最大容积变化的三倍。为了准确地测量差压，应严格保持两信号管路中的凝结液位在同一高度。如图4-21a所示，自取压口到冷凝器的导压管应保持水平或向取压口倾斜。冷凝器上方两个管口的下缘必须在同一水平高度上，以保持凝结水液面等高，实现差压的准确测量。
测量粘性较大的、腐蚀性的或易燃介质的流量时，应安装隔离器，如图4-21b所示。


蒸汽流量测量
测量蒸汽流量时，冲洗导压管的过程跟其他一样。冲洗后，先关闭节流装置上两个导压阀，将冷凝器和导压管中的冷凝水从冲洗阀放掉。然后打开差压计上的导压阀和平衡阀及排气针阀，向一个冷凝器注入冷凝液，直到另一个冷凝器上有冷凝液溢出为止。当排气针阀不再有气泡后关闭排气针阀。为了避免附加的差压测量误差，必须注意冷凝器与差压计之间的导压管以及差压计内的测量室都应充满冷凝水，两冷凝器中的页眉必须处于同一水平高度。最后，关闭差压计上的平衡阀，同时打开节流装置上的两导压阀，仪表即投入正常工作。
