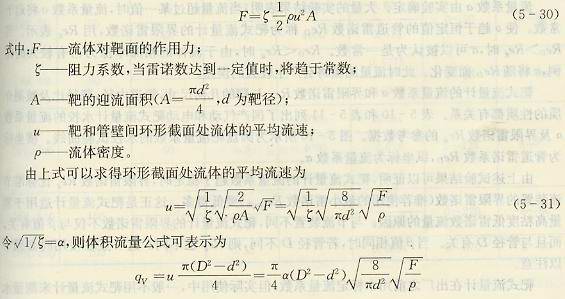

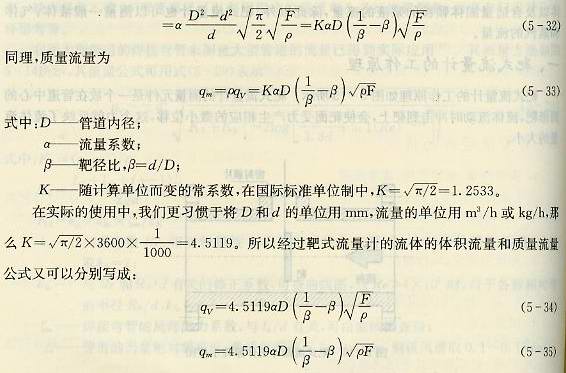

靶式流量计工作原理 靶式流量计的工作原理如图5-15所示。靶式流量计的测量元件是一个放在管道中心的圆形靶,流体流动是冲击到靶上,会使靶面受力产生相应的微小位移,这个力就反映了流体流量的大小。 流体的流动对靶的作用力主要由以下两部分分力组成: 1.流体对靶的冲击力以及因流速在靶后分离产生的差压而形成的作用力。 2.流体在流经圆形靶和管道内壁之间的环形截面时,对靶周产生的粘滞摩擦力。 上述两种作用力中,第一项力一般比第二项力大很多,所以下面在分析靶所受作用力与被测流体流量之间的关系时,只考虑第一项力。 理论分析和实验研究表明,流体对靶的作用力与流速u的平方,流体密度ρ及靶的受力面积A成正比,可以表示为如下形式: 由上式可以看出,对于一个具体的靶式流量计,β为一定值。如果密度ρ和流量系数α也为常数,流量与流体对靶的作用力F的平方根成正比。测量流量靶所受到的力F的大小,就可以测定被测流体的流量。
