按锥管材料分类
按锥形管材料可以分成透明锥管浮子流量计和金属管浮子流量计。
1.透明锥管浮子流量计
透明锥管采用用得最多的是玻璃,俗称玻璃浮子流量计。由于玻璃强度低,如果无导向杆结构,则玻璃锥管容易被击破,所以为适应各种需要,锥管还有用透明的工程塑料如聚苯乙烯、聚碳酸酯、有机玻璃等材料制成。这些材料不但具有不易击碎的优点,如聚苯乙烯还有一定程度的耐氟气、氢氟酸的腐蚀等特点,这些都是玻璃所不具备的。对特殊的要求还可有用石英锥管。

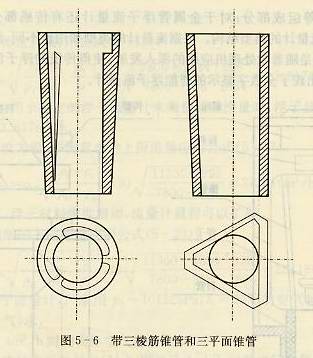

锥管的内表面除了光滑的圆锥面外,还可以做成带导向棱筋或使用三角形截面,如图5-6所示,这样做的好处是不仅起到了导向杆的作用,而且使浮子的读数位置(即最大直径处)和锥管壁面的距离很近,对透明度不高的液体介质也可能观察到浮子的位置。
2.金属锥管浮子流量计的锥管用金属制成,与玻璃浮子流量计相比,可用于较高的介质温度和压力。金属锥管可以和流量计壳体做成一体结构,也可以做成锥管套入壳体的分离结构,调用不同锥度的锥管就可以改变流量计的规格,比较灵活方便。
