浮子流量计的安装
1.浮子流量计必须垂直地安装在无震动的管道上,不应有明显的倾斜,流体自下而上。浮子流量计如有倾斜,则倾斜角θ一般不应超过5°,对于1.5级以上的浮子流量计,°应小于等于2°。如果θ==12°,则会产生约1%的附加误差。一般,如果浮子还没有碰到锥管壁面或与导向杆发生摩擦,则由于倾斜角θ造成的测量误差可用下式表示
式中:
qv0--流量计读数;
qv--浮子流量计倾斜时的正确的流量值。

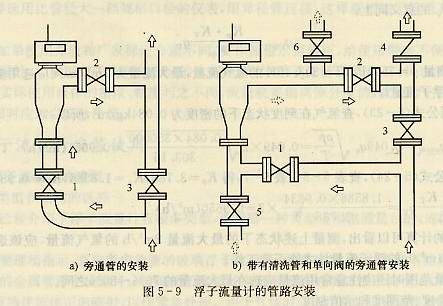

2.为了方便检修和更换流量计和清洗测量管道,除了安装流量计的现场有足够的空间外,在流量计的上下游应安装必要的阀门。一般情况下,流量计的前面用全开阀,后面用流量调节阀,并在流量计的位置设置旁路管道,安装旁通阀。如图5-9a所示。
3.对于脏污流体,应在流量计的上游入口处安装过滤池,带有磁性耦合的金属管浮子流量计用于测量含铁磁性杂质流体时,应在仪表前安装磁过滤器。为了防止由于浮子和锥管被污染而影响测量值,必要时可设置如图5-9b所示的冲洗管配管定时冲洗。尤其是对于小口径仪表,浮子洁净程度将明显影响测量值,使用时应加以充分注意。
4.在有可能产生流体倒流的管道上安装流量计时,为避免因流体倒流或水锤现象损坏流量计,应在流量计的下游安装单向阀,如图5-9b所示的阀4.
5.有时浮子流量计的示值波动不稳,产生原因之一是流体本身的脉动,如仪表上游的泵、调节阀或下游负荷变化太大所引起;另一原因是仪表本身的振荡,如测量气体时压力过低,或仪表上游阀门未全开,调节阀未装在仪表下游等。若是流体本身的脉动,则应改进管道系统,在流量计上游设置缓冲器;若是仪表本身振荡,应针对具体原因加以消除。
