锲形流量计
结构原理和特性

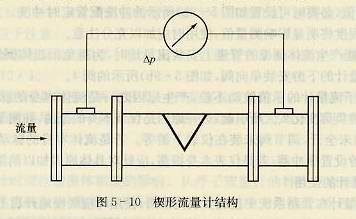

锲形流量计是由楔形传感器、双法兰取压装置和差压变送器组成的差压式流量计，如图5-10所示。当被测流体流经传感器时，在锲形件上下游将产生与流量成一定比例的静压力差Δp，通过测量该压力差就可得到流量值。所以，锲形流量计与上述气体差压式流量计的主要差别在于产生压差的节流件是一个锲形件，取压口用双法兰连接。
锲形流量计的主要结构特点是节流件为设计成V形的锲形件。在安装时将锲形件的顶部朝下，这样有利于颗粒状流体顺利通过锲形节流件，特别是有悬浮物的流体，对于水平安装的圆管来说，悬浮物容易悬浮在圆管的上半部。用孔板流量计来测量这种流体时，悬浮物往往会沉积在节流件的上游侧。而锲形流量计很适用于测量高粘度流体及悬浮液流量测量，在石油、化工、电流和污水处理等领域有较广泛的应用，尤其是在原油、重油及悬浮液的流量测量方面有其独特的优越性。只要锲形件角度设计合理，便可消除滞流区，防止管道堵塞等现象。因而，即使被测介质中含有一定量的杂质，锲形流量计也能正常工作。其主要特性有：
1.适合于测量泥浆、煤焦油沥青、煤水悬浮液以及气体高粘度流体；
2.在很低的管道雷诺数情况下（甚至低至Re=500时），流量与差压之间仍能保持平方根关系。而孔板流量计的可测量最小雷诺数要比楔形流量大地多；
3.经单独标定的锲形流量计有较高的测量精确度（最高可达±0.5%），未经标定的锲形流量计的精确度也可达±3%左右；
4.结构简单，安装、使用和维修方便；
5.可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰远传差压变送器，腐蚀性介质不能进入导压管和差压变送器，所以只要用耐腐蚀材料加工锲形节流件，就能使仪表对腐蚀性介质进行测量。
