单直管型结构原理

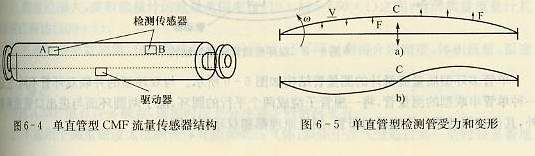

这种流量计的结构如图6-4所示，流量检测管是一两端固定的直管，检测管中部装有驱动器，在驱动器两侧约四分之一检测管处装有检测传感器A和B。当管道中流体不流动时，驱动器使检测管振动，管中流体并不产生科里奥利力，A、B两传感器检测到的信号相位相同。当检测管中流体以速度u流动时，由于检测管本身在上下振动，检测管中的流体将受到科里奥利力的作用，如图6-5a所示，从而使检测管产生变形，如图6-5b所示。由于这个变形，使得传感器A和B检测到的信号产生一相位差Δψ，同样道理，这相位差与检测管中的质量流量成正比。双直管型流量计的结构基本类似，它使两管振动方向相反，实现了两管的相位差测量，提高了抗外界振动的能力。
