凸轮式刮板流量计

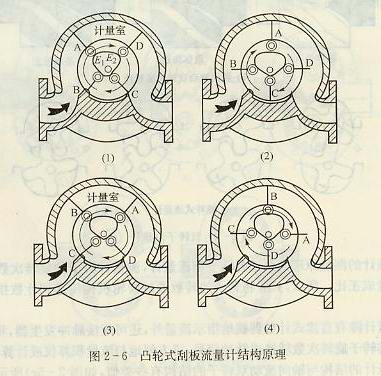

在图2-6所示的凸轮式刮板流量计中，流量计计量室（由流量计壳体与内转子圆筒组成的圆环）内有A、B、C、D两对可 随内转筒转动和径向滑动的刮板。两队刮板的径向滑动由凸轮控制，径向连结的两个刮板A、C和B、D的顶端之间的距离 为一定值。

当有流体通过流量计时，在流量计进出口流体的差压作用下，推动刮板与转子旋转。到图2-6（1）的状态，刮板A和D由 凸轮控制全部伸出转子圆筒，与计量室内壁接触，形成密封的“斗”空间（计量室），将进口的连续流体分隔出一个单 元体积。此时，刮板C和B则全部收缩到转子圆筒内。在流体差压的作用下，刮板和转子继续旋转到（2）的状态，刮板A 仍为全部伸出状态，而刮板D 则在凸轮控制下开始收缩，将计量室中的流体排向出口。在刮板D开始收缩的同时，刮板B 开始伸出。当旋转到状态（3）时 ，刮板D全部收缩到转子圆筒内，而刮板B由凸轮控制全部伸出转子圆筒与计量室内壁 接触，B、A之间形成密封空间，将进口的连续流体又分隔出一个单元体积。旋转到状态（4）时，随着刮板A开始收缩， 计量室内的流体有开始排向出口。接着依次是刮板C、B和D、C形成密封空间，然后回复到状态（1）由刮板A、D形成密 闭空间，转子旋转一周，共有4个单元体积的流体通过流量计。只要记录转子的转动次数N，同样可以用公式V=4Nv来表 示通过流量计的流体总量。也可以用三对刮板组成流量计。
