往复活塞流量计工作原理

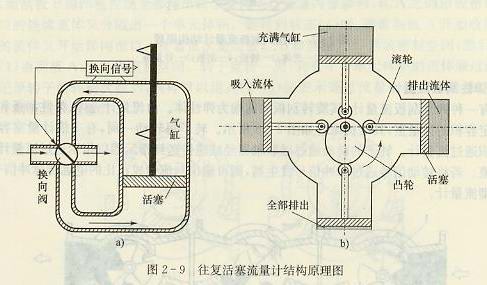

往复活塞流量计的原理如图2-9a所示，以气缸为计量室，活塞为测量元件，活塞在气缸内可以做往复运动。在流量计
进出口流体差压的作用下，流体从入口经换向阀进入气缸，推动活塞运动。在活塞运动的同时将活塞另一侧的流体排向
出口。当活塞移动到气缸的顶端（或者规定的位置）时，气缸内一次已充满刚刚流入的流体，而另一侧的流体全部流出
。此时转换信号发生器动作，令换向阀换向。流体从入口经换向阀进入气缸的另一顶端（或规定的位置）时，换向阀再
次动作换向。这样，活塞在气缸内每往复运动一次，就有约两气缸的流体被排向流量计的出口。只要记录活塞的往复运
动次数，就可得到通过流量计的流体体积值。
单活塞流量计流量小，流动脉动性大，所以使用中较为常见的是图2-9b所示的四活塞流量计。四个活塞在凸轮的控制下
联动，在转向阀的配合下依次不断的分别将流体吸入个气缸并排向出口。与单活塞流量计相比，四活塞流量计的流动比
较平稳，广泛应用于燃油加油机中。
