旋转活塞流量计工作原理

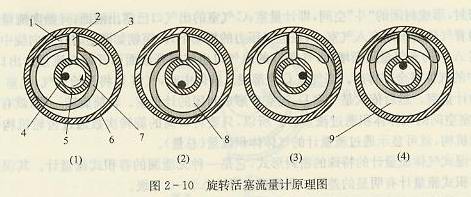

旋转活塞流量计（又叫环形活塞或摆动活塞式流量计）的结构原理如图2-10所示。将一开口的环形旋转活塞7插入外圆筒6的内壁与内圆筒5的外壁所形成的环形区间中，该环形旋转活塞可以是C形的，也 可以是H形的，如图2-11所示。在内外圆筒见有一固定隔板2，隔板左边是流量计进口1，隔板右边是流量计出口3.在未 安装旋转活塞前，进口与出口是直通。安装旋转活塞后，进口与出口就被旋转活塞和隔板隔开。在流量计进出口流体差 压的作用下，由于旋转活塞7的中心轴只能绕着内圆筒5沿箭头方向旋转，故使得旋转活塞在环形区间中只能摆动旋转， 而不是真正的旋转。


在（1）状态，由旋转活塞7的外侧、外圆筒6的内侧以及7的内侧和内圆筒5的外侧构成的空间与流量计进口相通。在进 口流体压力作用下，旋转活塞7沿箭头方向旋转。旋转到（2）状态时，7的内部空间充满流体，并与流量计进出口都不 相通，形成一密封的“斗”空间，即内侧计量室8.此时，旋转活塞7的左右外侧分别与流量计进出口相通，在进出口流 体差压作用下，旋转活塞将沿箭头方向继续旋转。到（3）状态时，内侧计量室中的流体已开始排向流量计出口。当继 续旋转到（4）状态时，7的外部空间充满流体，并与流量计进出口都不相通，形成另一密封的“斗”空间，即外侧计量 室9.此时，旋转活塞7的左右内侧分别与流量计进出口相通，在进出口流体差压作用下，旋转活塞7将沿箭头方向继续旋 转而回到（1）状态，并开始将外侧计量室中的流体排向流量计出口。
当旋转活塞7贴着外圆筒内壁面旋转摆动一周，就有一个内侧计量室和外侧计量室的流体体积排向流量计出口，所以， 只要将轴4的旋转通过齿轮机构传递到流量计指示机构就可实现流量计量。
