分流旋翼式流量计是主要用来测量气体、蒸汽等累积流量为主的经济型仪表。广泛应用于企业内部物料核算和管理。其中用于饱和蒸汽流量计量的分流旋翼蒸汽流量计使用最广，在企业蒸汽流量计量中起来积极的作用。

原理和结构

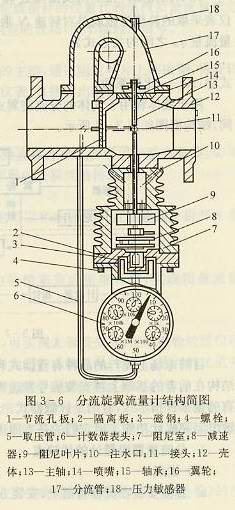

分流旋翼式流量计的基本原理是在主流管道中装置一块节流孔板（如图3-6所示），由于它的节流作用，在孔板前后将产生压力差。在节流件上、下游两侧开孔，接向另一分流管理17，并在上游分流管入口安装喷嘴14.在压力差的作用下，一部分流体经喷嘴流经分流管路冲击安装在分流管路中的旋翼（翼轮16）使其选择，实践证明翼轮的转速与流经分流管的流量是成正比的。翼轮的旋转经阻尼减速传递到计数表头6，显示流体总量。因为主流与分流之间的分流比在一定流量范围内是一个常数，测出分流量就可推知总流量。
分流出来的一路蒸汽喷射到旋翼的叶片16上，产生推动力矩，而阻尼叶片9浸没在水中，旋转时必然受到水的阻尼力，当推动力矩克服阻力矩（包括阻尼力、摩擦力矩、旋翼的涡流阻力矩等）之后旋翼转动，当两力矩相等是转速稳定。从而可以推导出旋翼的转速N 与流量之间的关系为：

式中：
N--旋翼的转速；
ρ--流体（这里是蒸汽）的密度；
qv--流体的体积流量（工作状态下）；
K'--比例系数。
为了使流量计指示出质量流量qm(=qv*ρ),必须设法对式3-33乘以。机械结构式仪表采取的补偿措施就是对转速N乘以，及传动比中包括，从而得到指示值n与流体质量流量qm之间的关系式为：
n=K*qm
式中：K--比例系数。

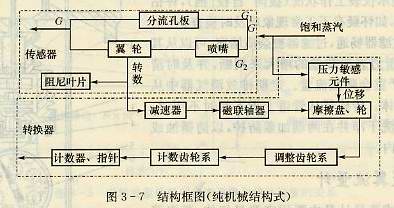

用于液体和用于其他的分流旋翼式流量计结构基本相同，只是调整齿轮系的组合数据不同，结构框图如图3-7所示。
目前市场流行的品种有直读式和远传式两种，直读式结构简图如图3-6所示，远传式结构在前者的基础上再按照信号发送机构，但各厂家的具体结构不尽相同。例如：直读式表头有的是多指针式，有的是计数式。远传式由的是用霍尔元件将转数变成电脉冲，也有磁敏电阻完成此功能。但它们的基本原理是一样的。
